M54 Threaded Filter Mount (M54 OL7.5)

M54 (OL7.5)

M54 OL7.5 フィルターマウント (光路長7.5mm / 有効径47mm)

フルサイズ・大口径撮影システム対応 M54マウント設計

IDAS M54 OL7.5フィルターは、薄型光路長7.5mm・有効径47mmを誇る大口径天体用フィルターです。フルサイズやAPS-Cセンサーの広い写野で周辺ケラレを大幅に低減し、M54規格を採用する各種望遠鏡・補正レンズ・カメラ接続系で幅広く活躍します。また、セレストロン RASA 8 鏡筒（要求バックフォーカス25.0mm）とFB17.5mm冷却カメラの組み合わせにおいても、基準となるバックフォーカス（7.5mm＋17.5mm＝25.0mm）としてジャストに適合します。

光路長「7.5mm」の設計基準〜バックフォーカスにゆとり＆RASA 8適合〜

RASA 8 基準例 (25.0mm) ＝フィルター (7.5mm) ＋カメラ (17.5mm)

M54規格の薄型フィルターとして、各種補正レンズや鏡筒への接続において光路消費をわずか7.5mmに抑制。代表的な接続例として、RASA 8の要求バックフォーカス25.0mmに対しても、主要な冷却カメラ（FB17.5mm）と組み合わせることで基本となる基準長（25.0mm）がぴったり揃います。

💡 物理寸法（8.1mm）と実効光路長（OL 7.5mm）について：本製品の鏡筒側フランジからカメラ側フランジまでの金属寸法（物理光路長）は8.1mmですが、厚さ2.0mmのフィルターガラスによる屈折延伸効果（約0.6mmのピント後退）をあらかじめ織り込んで設計されているため、光学的な消費光路長はぴったり「7.5mm」となります。

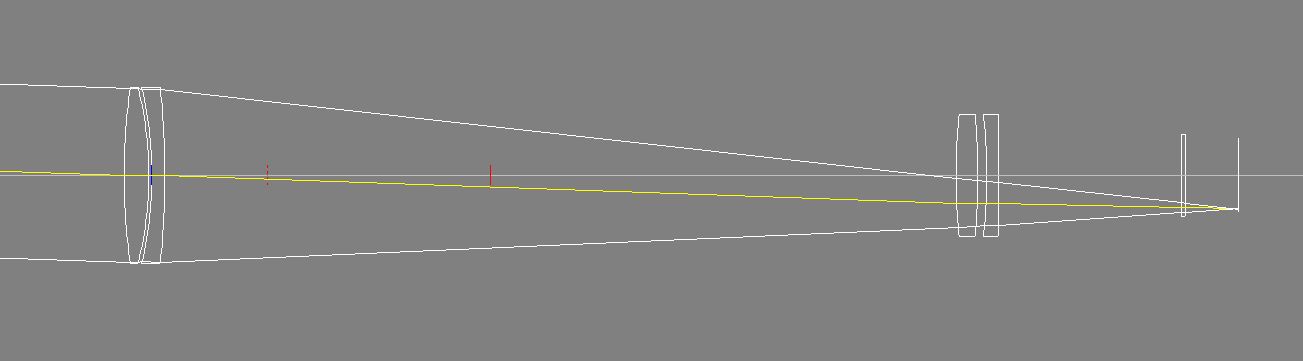

大口径・余裕の有効径（CA）47mm（周辺ケラレを大幅低減）

F2などの超ハイスピード光学系の太い光束にも有利な有効径47mmの大口径設計。従来のM42やM48接続に比べて周辺光束の遮蔽を抑え、フルサイズやAPS-Cセンサーにおける周辺ケラレ（周辺光量低下）を大幅に低減します。

ASI2600MC Duo等の外側ガイド星もしっかり捕捉

大人気のオフアキシスガイドセンサー内蔵カメラ（Duoシリーズ等）でも、フィルター枠が光束を遮らないため、画面外側のガイド星を高感度に捉えることができます。

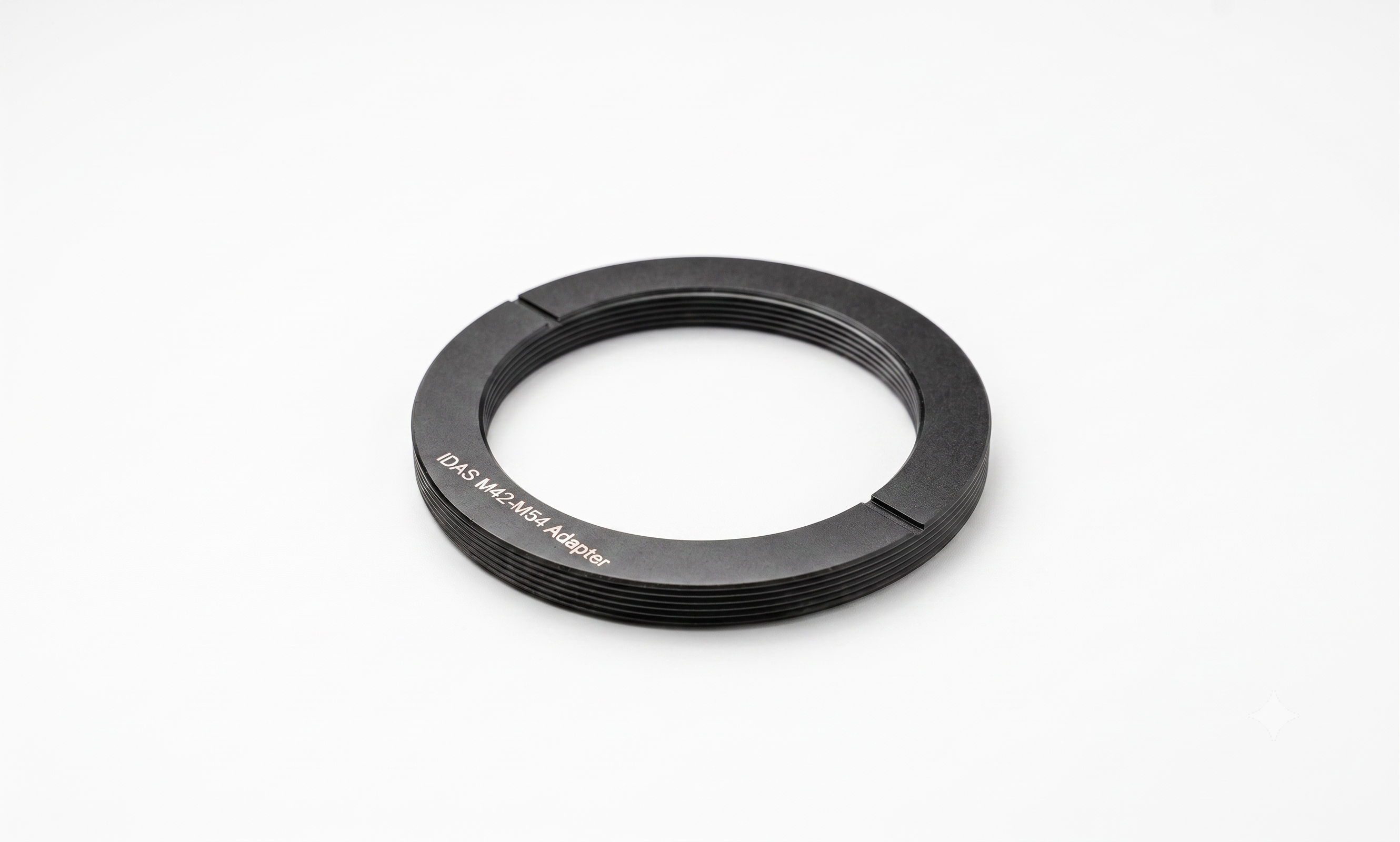

RASA 8等のM42鏡筒にも対応〜専用「M42-M54アダプター」（光路長消費0mm）〜

本製品はM54ネジ規格ですが、セレストロン RASA 8付属の標準M42カメラアダプターなど、鏡筒側がM42オネジ規格のシステムでも使用できるよう、専用の「M42-M54アダプターリング」を開発しました。フィルター枠内側のネジに完全に埋まり込む薄型構造のため、追加の光路長消費はゼロ（0.0mm）。規定のバックフォーカス計算を一切狂わせずに、大口径M54フィルターを装着できます。

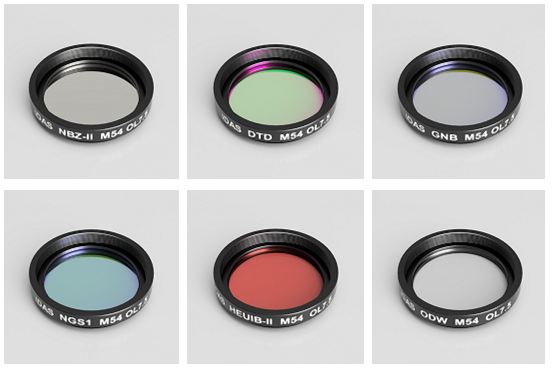

💡 「セット品」と「フィルター単体」の2つのラインナップをご用意

【アダプター付属セット】：RASA 8標準のM42ネジに接続される方や、初めて導入される方はこちらをお選びください（M42-M54アダプターが同梱されます）。
【フィルター単体】：望遠鏡側がすでにM54オネジ規格の方や、すでにアダプターをお持ちで2枚目以降のフィルターを買い足す方は、アダプター無しの単体をお選びいただけます。

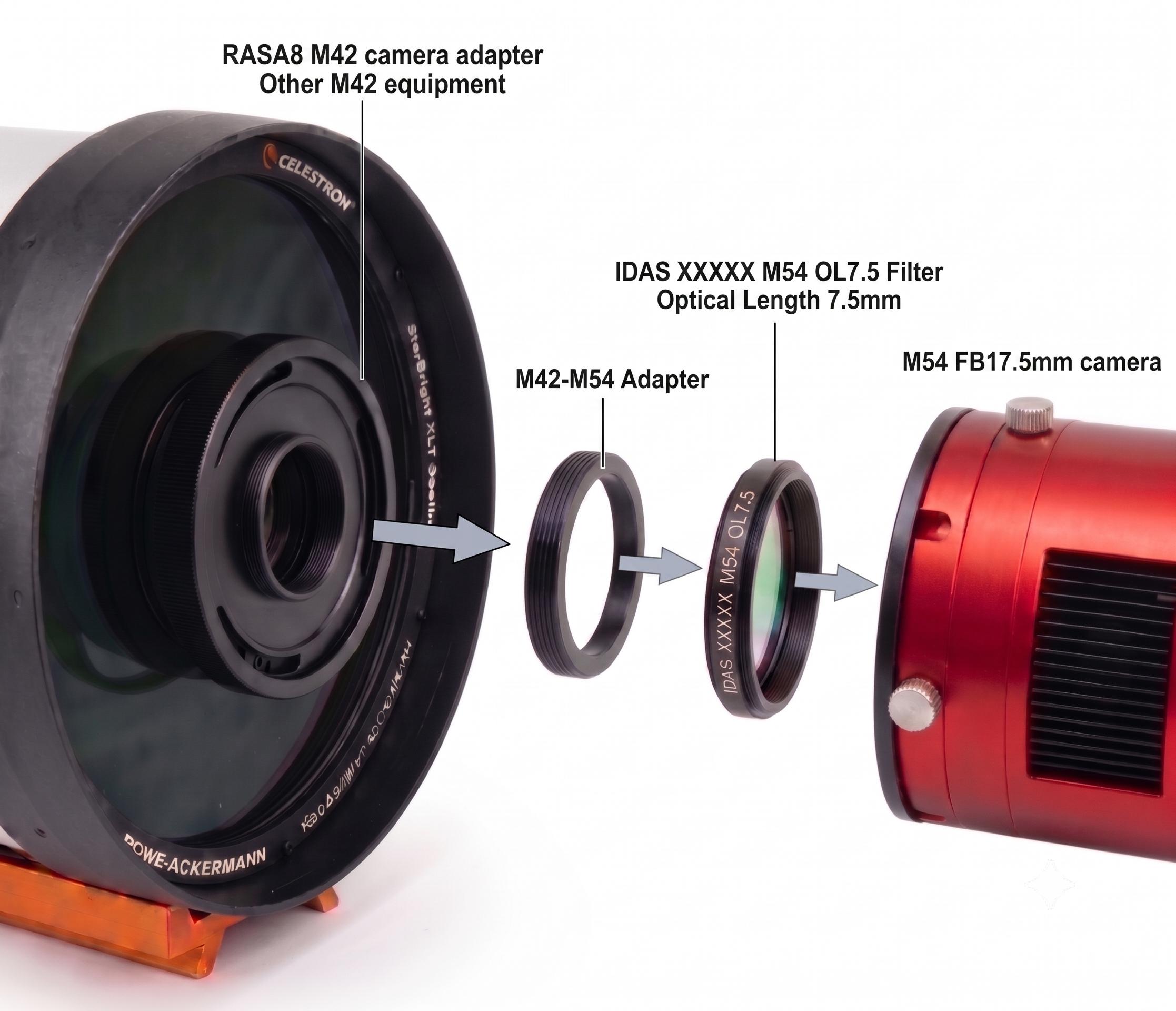

かんたん接続3ステップ（※RASA 8接続時の例）

STEP 1 【接続例】RASA 8鏡筒先端のM42ネジに、上記の専用「M42-M54アダプター」をねじ込みます。（※鏡筒側がM54オネジの場合はアダプター不要で直接接続可能です）

STEP 2 そこに本製品「IDAS M54フィルター（光路長7.5mm）」をねじ込みます。

STEP 3 最後に「カメラ（FB17.5mm）」をねじ込んで完成！基準長25.0mmにジャスト適合します。

💡 超ハイスピード光学系（F2等）運用時のアドバイス＆確認事項

1. 焦点深度とバックフォーカス微調整（シム調整）について F2等の超ハイスピード光学系は焦点深度が極めて浅く（数十μm単位）、鏡筒やカメラ本体側の機械公差によって最適なバックフォーカス位置がわずかに前後する場合があります。周辺星像を極限まで追い込む際は、必要に応じて薄型シムリング等による微調整をお試しください。

2. 周辺星像の片ボケ・非対称（スケアリング・光軸）について 「写野の片側だけ星像が流れる」「四隅のピント位置が揃わない」といった症状は、フィルターではなく、カメラセンサーの傾き（スケアリング誤差）や鏡筒側の光軸ズレ（主鏡・補正板等の傾き）に起因することが一般的です。これらはフィルター光路長の調整では解消しないため、チルト調整機構（スケアリングアジャスター）での補正や、鏡筒メーカー様（Celestron等）・カメラメーカー様へのご相談・調整をおすすめいたします。

仕様・適合規格

ネジ規格	M54 P0.75 (カメラ側オス / 鏡筒側メス)
光学光路長 (OL)	7.5mm (※フィルターガラス屈折考慮後)
物理光路長	8.1mm (鏡筒側フランジ to カメラ側フランジ)
有効径 (CA)	47mm (大口径・周辺ケラレ低減設計)
ガラス厚	2.0mm
主な対応機種	M54規格を採用する各種天体望遠鏡・アストログラフ・補正レンズ・カメラ接続系全般、セレストロン RASA 8（接続例）等
製造	日本製（有限会社アイキャスエンタープライズ光学事業部）
