M42 Threaded Filter Mount (M42 OL7.5)

M42 (OL7.5)

M42 OL7.5 フィルターマウント (光路長7.5mm / 有効径37mm)

M42規格・天体撮影システム対応薄型フィルターマウント

IDAS M42 OL7.5フィルターは、薄型光路長7.5mm（物理寸法8.1mm）・有効径37mmの天体観測・撮影用フィルターです。セレストロン RASA 8 鏡筒（標準M42カメラアダプター装着時：要求バックフォーカス25.0mm）とFB17.5mm冷却カメラの組み合わせにおいて、基準となるバックフォーカス（7.5mm＋17.5mm＝25.0mm）にジャストフィットします。また、その他M42×P0.75ねじ込み規格を採用する天体望遠鏡・補正レンズ・各種カメラ接続系で幅広くご利用いただけます。

光路長「7.5mm」の設計基準〜バックフォーカスにゆとり＆RASA 8適合〜

RASA 8 基準例 (25.0mm) ＝フィルター (7.5mm) ＋カメラ (17.5mm)

M42規格の薄型フィルターとして、各種補正レンズや鏡筒への接続において光路消費をわずか7.5mmに抑制。代表的な接続例として、RASA 8の要求バックフォーカス25.0mmに対しても、主要な冷却カメラ（FB17.5mm）と組み合わせることで基本となる基準長（25.0mm）がぴったり揃います。

💡 物理寸法（8.1mm）と実効光路長（OL 7.5mm）について：本製品の鏡筒側フランジからカメラ側フランジまでの金属寸法（物理光路長）は8.1mmですが、厚さ2.0mmのフィルターガラスによる屈折延伸効果（約0.6mmのピント後退）をあらかじめ織り込んで設計されているため、光学的な消費光路長はぴったり「7.5mm」となります。

有効径（CA）37mm設計〜周辺ケラレを低減〜

M42ねじ規格（内径制限）の中で最大限のクリアランスを確保した有効径37mm設計。APS-Cサイズからフォーサーズセンサーカメラ等において、周辺ケラレ（周辺光量低下）を低減し余裕を持った撮影が可能です。（※超広角やフルサイズ等の極端に太い光束ではケラレが生じる場合があります。フルサイズ機やDuoガイドセンサー内蔵機には大口径M54/M48モデルを推奨いたします）。

M42直結および市販アダプターによる柔軟な接続

カメラ側・鏡筒側ともに標準的なM42 P0.75ネジを採用。M42仕様の冷却CMOSカメラ（FB17.5mm）をそのままねじ込めるほか、市販のM42-M48やM42-M54ステップアップリングを併用することで、より大型のカメラマウントへの接続にも柔軟に対応します。

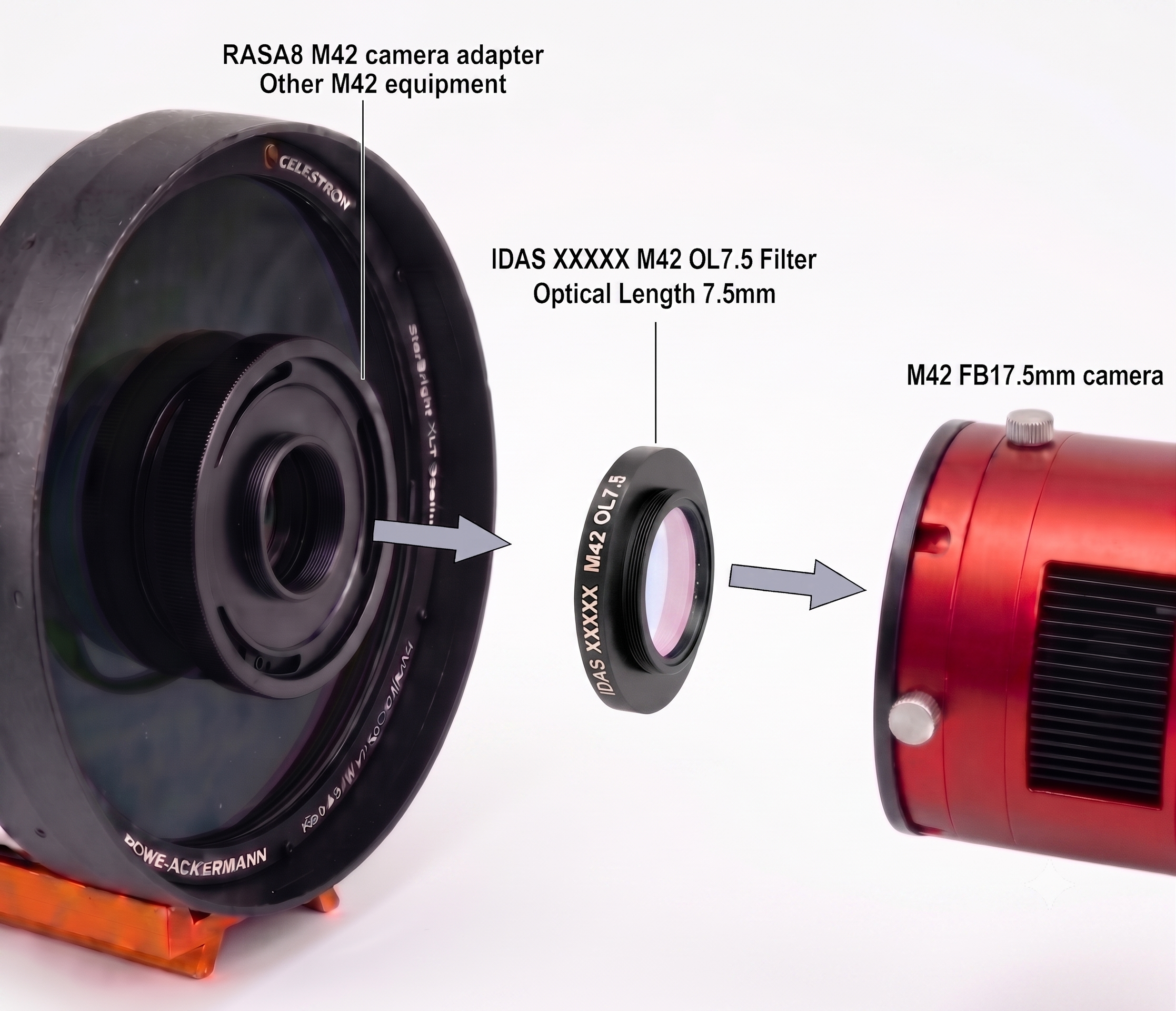

かんたん接続3ステップ（※RASA 8接続時の例）

STEP 1 RASA 8鏡筒先端に付属の標準M42カメラアダプターを装着します。

STEP 2 そこに本製品「IDAS M42フィルター（光路長7.5mm）」をねじ込みます。

STEP 3 最後に「カメラ（FB17.5mm）」をねじ込んで完成！基準長25.0mmにジャスト適合します。

💡 超ハイスピード光学系（F2等）運用時のアドバイス＆確認事項

1. 焦点深度とバックフォーカス微調整（シム調整）について F2等の超ハイスピード光学系は焦点深度が極めて浅く（数十μm単位）、鏡筒やカメラ本体側の機械公差によって最適なバックフォーカス位置がわずかに前後する場合があります。周辺星像を極限まで追い込む際は、必要に応じて薄型シムリング等による微調整をお試しください。

2. 周辺星像の片ボケ・非対称（スケアリング・光軸）について 「写野の片側だけ星像が流れる」「四隅のピント位置が揃わない」といった症状は、フィルターではなく、カメラセンサーの傾き（スケアリング誤差）や鏡筒側の光軸ズレ（主鏡・補正板等の傾き）に起因することが一般的です。これらはフィルター光路長の調整では解消しないため、チルト調整機構（スケアリングアジャスター）での補正や、鏡筒メーカー様（Celestron等）・カメラメーカー様へのご相談・調整をおすすめいたします。

仕様・適合規格

ネジ規格	M42 P0.75 (カメラ側オス / 鏡筒側メス)
光学光路長 (OL)	7.5mm (※フィルターガラス屈折考慮後)
物理光路長	8.1mm (鏡筒側フランジ to カメラ側フランジ)
有効径 (CA)	37mm (APS-C〜フォーサーズ等の周辺ケラレ低減設計)
ガラス厚	2.0mm
主な対応機種	セレストロン RASA 8（標準M42アダプター装着時＋FB17.5mmカメラ）、その他M42×P0.75ねじ込み規格システム全般
製造	日本製（有限会社アイキャスエンタープライズ光学事業部）
