IDAS M54 OL7.5 フィルターFilter

取扱説明書 Instruction Manual

この度は「IDAS M54 OL7.5 フィルター」をお買い上げいただき、誠にありがとうございます。
ご使用の前に本取扱説明書をよくお読みいただき、正しくお使いください。

Thank you for purchasing the IDAS M54 OL7.5 Filter.
Please read this manual carefully before use.

目次 Table of Contents

1. 製品概要 1. Product Overview

IDAS M54 OL7.5フィルターは、光路長7.5mmの天体観測・撮影用フィルターです。

RASA8とフランジバック(FB)17.5mmのカメラの間に、そのまま接続して使用できる設計となっております。また、その他のM54規格のアダプター類と組み合わせてのご利用も可能です。

The IDAS M54 OL7.5 filter is an astronomical observation and astrophotography filter with an optical path length of 7.5mm.

It is designed to be used directly between a Celestron RASA 8 and a camera with a 17.5mm flange back (FB). It can also be used in combination with other M54 standard adapters.

2. 主な特長 2. Key Features

光路長7.5mmの最適設計 Optimized 7.5mm Optical Path Length

RASA8とFB17.5mmカメラの間にジャストフィットするよう設計されています。

Designed to fit perfectly between a RASA 8 and a 17.5mm FB camera.

余裕の有効径（CA）47mm Generous Clear Aperture (CA) 47mm

大口径設計により、ZWO社製のデュアルセンサーカメラや、フルサイズセンサーカメラにおいてもケラレ（周辺減光）を気にすることなく余裕を持ってご使用いただけます。

The large aperture design allows it to be used with ZWO dual-sensor cameras and full-frame sensor cameras without worrying about vignetting (peripheral light fall-off).

有効径47mmの図解

3. ご使用方法・接続例 3. Usage & Connection Examples

【RASA8での使用例】 [Usage with RASA 8]

RASA8鏡筒に「M42→M54アダプターリング」を併用し、M54規格・フランジバック17.5mmのカメラを接続してご使用ください。

Please use an "M42 to M54 Adapter Ring" on the RASA 8 telescope to connect an M54 standard camera with a 17.5mm flange back.

RASA8での使用例

4. 製品ラインナップ 4. Product Lineup (Available from August 13, 2026)

製品名 / 注文コード Product Name / Order Code 単体 (アダプターなし)
希望小売価格 (税込) Filter Only (w/o Adapter)
MSRP (incl. tax) 		M42-M54 Adapter 付属セット
希望小売価格 (税込) w/ M42-M54 Adapter Set
MSRP (incl. tax)
NBZ-II M54 OL7.5 ¥44,000 ¥47,300
GNB M54 OL7.5 ¥33,000 ¥36,300
DTD M54 OL7.5 ¥28,600 ¥31,900
NGS1 M54 OL7.5 ¥28,600 ¥31,900
HEUIB-II M54 OL7.5 ¥28,600 ¥31,900
ODW M54 OL7.5 ¥17,600 ¥20,900
M42-M54 Adapter
※ M42-M54 Adapter 付属セットについて * Regarding the M42-M54 Adapter Set

お使いの接続システムに応じて「単体（アダプターなし）」と「M42-M54 Adapter付属セット」をお選びいただけます。アダプターを使用することで、M42規格システムにもスムーズに組み込むことが可能です。 You can select either "Filter Only (without Adapter)" or "With M42-M54 Adapter Set" according to your system setup. Using the adapter allows for seamless integration into M42 standard systems.

5. 外観について 5. Appearance

NBZ-II M54 OL7.5 NBZ-II
DTD M54 OL7.5 DTD
GNB M54 OL7.5 GNB
NGS1 M54 OL7.5 NGS1
HEUIB-II M54 OL7.5 HEUIB-II
ODW M54 OL7.5 ODW

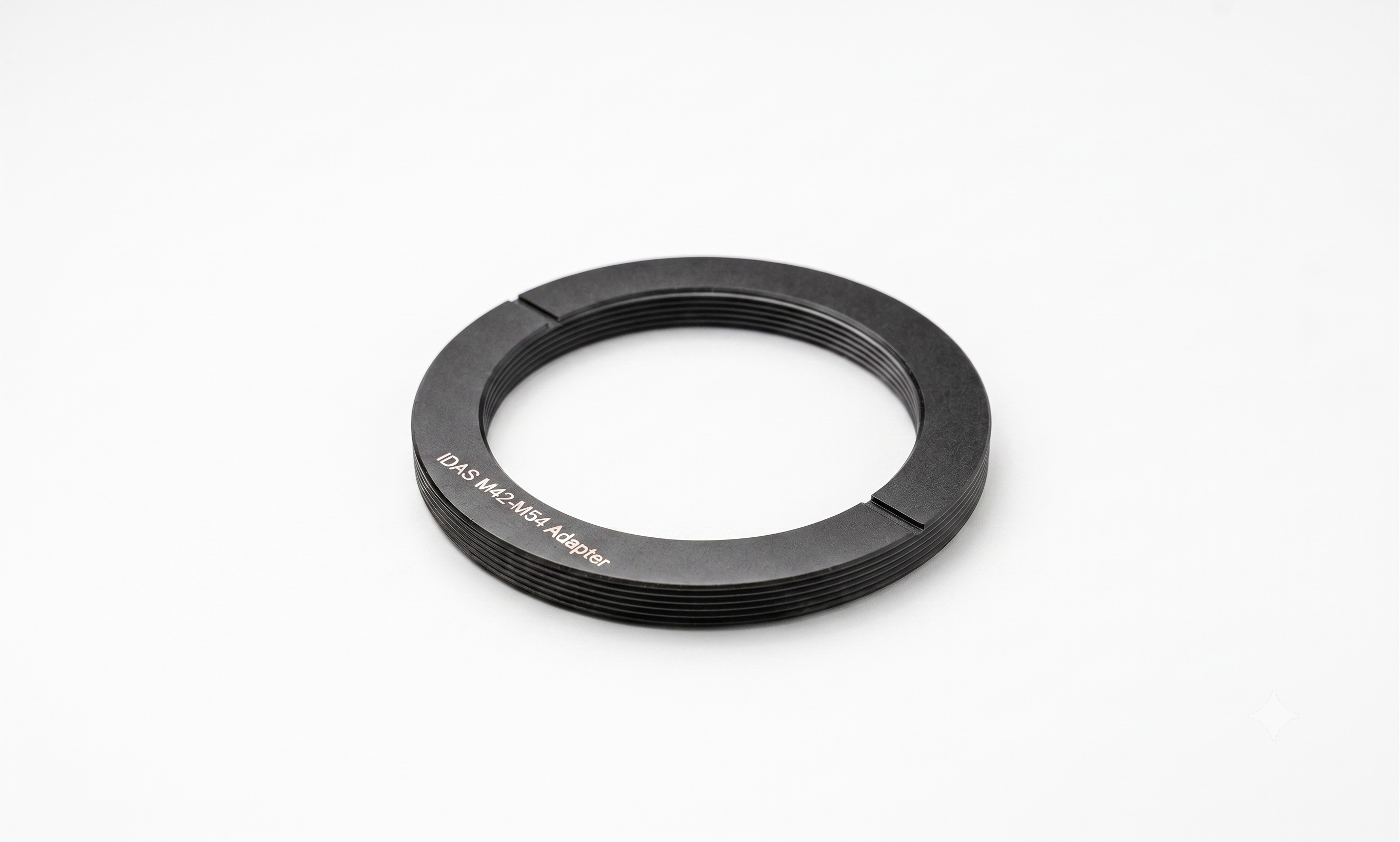

M42-M54 Adapter
M42-M54 Adapter（付属・別売アダプター） M42-M54 Adapter (Included / Optional)

M54規格のフィルターをM42規格のシステム（RASA8等）へ変換接続するための精密アダプターリングです。セット商品に付属するほか、単体購入時も必要に応じてご利用いただけます。 Precision adapter ring for connecting M54 filters to M42 systems. Included in sets or available as needed.

6. お問い合わせ先 6. Contact Information

製品に関するご不明点やご質問等は、下記までお問い合わせください。

For any questions or inquiries regarding the product, please contact us below.
